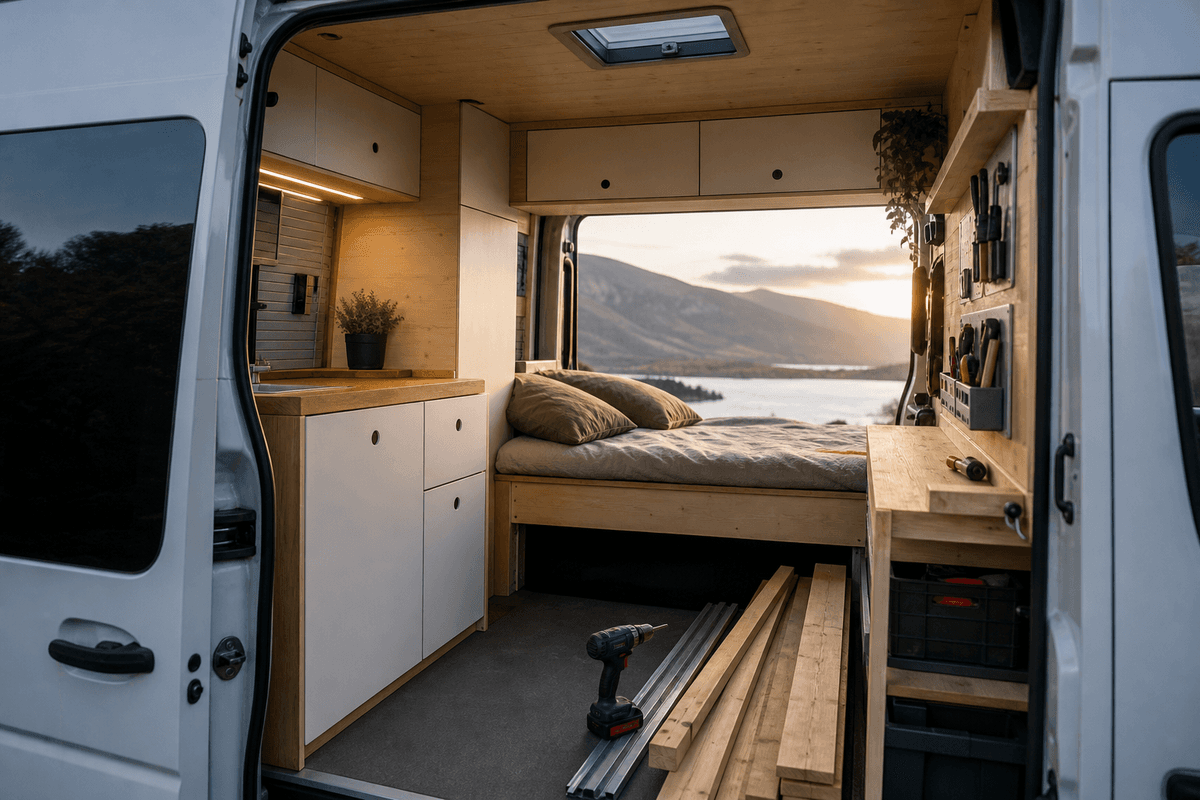

Aménagement Renault Master : réussir le 12 V avant tout

650 mm : c’est le gain de longueur utile entre un Renault Master III L2H2 et un L3H2. Sur le papier, cela paraît modeste ; dans un fourgon aménagé, cette différence peut séparer une circulation pénible d’un véritable espace de vie avec couchage, cuisine et rangement distincts. Mais, dans un projet sérieux, cet écart change aussi autre chose : la place disponible pour la batterie auxiliaire, le passage des câbles, l’implantation d’un éclairage 12 V propre et l’intégration d’une recharge par alternateur via chargeur DC-DC.

Le Renault Master III, aussi appelé X62, est commercialisé depuis 2010. Pour un aménagement Renault Master fait maison, sa version traction avant réunit des qualités très concrètes : un plancher bas, une caisse haute et assez carrée, des flancs peu galbés et un volume qui reste exploitable sans multiplier les découpes complexes. C’est un fourgon que je recommande souvent aux autoconstructeurs qui veulent construire proprement, sans transformer chaque meuble en pièce sur mesure. Et si l’objectif est une installation électrique saine — éclairage 12 V, batterie LiFePO4, recharge en roulant — cette base aide vraiment.

Temps à prévoir avant l’achat : une demi-journée pour relever les cotes, inspecter la carrosserie et vérifier les documents. Difficulté : moyenne ; le choix du véhicule conditionne beaucoup plus le résultat final que le dessin du premier meuble.

• À retenir : pensez d’abord au réseau 12 V, ensuite seulement au mobilier.
• Le Master III traction facilite le placement bas des masses et le passage des câbles.
• Un ruban LED 12 V alimenté par une batterie lithium peut nécessiter un régulateur 12 V pour rester protégé pendant la charge.
• Un chargeur DC-DC se raccorde à la batterie du véhicule ; il ne se traite pas comme un simple accessoire sur prise allume-cigare.
• Le choix entre L2H2 et L3H2 influence directement la longueur des circuits, la place technique et la répartition des charges.

Pourquoi le Master III est si logique à aménager

Le raisonnement ne repose pas sur une caractéristique isolée. Le Master III traction combine un volume important, une hauteur H2 confortable avant habillage, un accès facile à bord et une géométrie intérieure qui limite les pertes d’espace. Dans un projet amateur, cette simplicité de carrosserie fait réellement gagner du temps : moins de gabarits en carton, moins de meubles cintrés, moins de jours à masquer contre les parois.

• La traction avant évite l’arbre de transmission longitudinal sous le plancher arrière.
• Le plancher plus bas facilite l’entrée et réduit l’épaisseur nécessaire pour conserver une hauteur debout correcte.
• Les parois relativement verticales acceptent plus facilement des meubles droits et des panneaux d’habillage plans.
• Les portes arrière permettent de charger de grands panneaux, un meuble cuisine ou une structure de lit avant de fermer le plafond.
• La porte latérale coulissante reste utile pour ventiler, cuisiner dehors et accéder rapidement aux rangements.

Sur le plan électrique, cette logique se prolonge très bien. Un plancher bas et une caisse régulière simplifient le positionnement des éléments lourds — batterie auxiliaire, coffres techniques, éventuelle station électrique portable — au plus bas et sans excentrer inutilement la masse. Cela aide aussi à garder des cheminements de câbles lisibles, surtout si vous voulez séparer proprement l’éclairage, la recharge et les autres consommateurs 12 V.

La traction n’est pas automatiquement la meilleure solution pour tous les usages. Une propulsion ou une version à roues jumelées peut mieux correspondre à certains besoins de charge ou de remorquage. En revanche, pour un camping-car artisanal à deux personnes, avec mobilier, eau, batterie et couchage répartis dans la caisse, la traction avant est généralement la base la plus simple à exploiter.

Ne sous-estimez ni le poids, ni l’électricité

Un Master L2H2 peut afficher, selon une fiche technique précise, 1 974 kg à vide pour un PTAC de 3 500 kg et une charge utile de 1 526 kg. Ces chiffres ne s’appliquent pas à tous les exemplaires, mais ils rappellent l’essentiel : isolation, contreplaqué, mobilier, eau, batteries, chauffage, passagers, store et vélos peuvent engloutir plusieurs centaines de kilos. L’électricité ne pèse pas seulement par la batterie ; elle impose aussi des volumes réservés, des protections, des passages et des accès pour la maintenance.

Étape 1 → définir l’architecture électrique → dessiner ensuite le mobilier autour

• Pesez le fourgon nu si possible, puis après transformation et enfin dans sa configuration réelle de départ.
• Contrôlez le poids total, mais aussi la charge sur chaque essieu.
• Placez les batteries, les réservoirs et le matériel dense le plus bas possible, sans tout concentrer derrière l’essieu arrière.
• Vérifiez l’indice de charge des pneus, l’état des amortisseurs et l’assiette arrière une fois le véhicule équipé.

Éclairage 12 V : ce qu’il faut comprendre avant de poser le plafond

Dans un fourgon, l’éclairage paraît simple jusqu’au moment où la tension réelle du système entre en jeu. Une batterie LiFePO4 — lithium fer phosphate — n’a pas exactement le même comportement qu’une petite alimentation 12 V stabilisée de bricolage. En charge, une batterie lithium peut atteindre 13,2 à 13,4 V ou davantage. Si vous alimentez un ruban LED 12 V sensible directement depuis ce réseau, il faut tenir compte de cette tension et protéger le circuit.

Un cas concret l’illustre bien : un plafond en fourgon aménagé a été équipé d’un ruban LED numérique BYLED, intégré dans un profilé aluminium, piloté par un variateur/contrôleur et alimenté en 12 V. Le ruban est donné pour 8,6 W par mètre. Dans cette configuration, un régulateur 12 V est intercalé pour protéger l’éclairage lorsque la batterie lithium monte en tension pendant la charge. C’est exactement le genre de détail qu’il vaut mieux prévoir avant de fermer le plafond et les contre-parois.

Le câblage de cet exemple apporte aussi une leçon utile pour un aménagement Master 3 : un câble noir gainé 2 x 0,5 mm² relie le contrôleur LED à un interrupteur de secours, et un câble blanc gainé 4 x 0,78 mm² relie le ruban numérique au contrôleur. Ces sections correspondent à ce montage précis d’éclairage et de commande ; elles ne doivent pas être généralisées à tous les circuits du fourgon. En revanche, elles rappellent une règle simple : on choisit la section selon l’usage réel, la longueur de câble et la protection du circuit, pas parce qu’un câble “rentre bien” dans une cloison.

Pour des connexions propres et durables, des connecteurs WAGO peuvent être utilisés entre le ruban LED, le régulateur 12 V, le contrôleur et la ligne 12 V. Le recours à des connecteurs soudés peut aussi se justifier selon le matériel choisi. Là encore, le bon réflexe n’est pas d’empiler les raccords invisibles, mais de garder des liaisons accessibles, fixées et protégées mécaniquement.

Checklist sécurité minimale pour un circuit 12 V

• Placez le fusible au plus près de la batterie, idéalement à moins de 20 à 30 cm, pour protéger la ligne en cas de court-circuit.
• Ne généralisez pas un calibre vu sur un autre montage : le 5 A cité ici correspond à une configuration précise d’éclairage.
• Prévoyez un régulateur 12 V si l’équipement alimenté ne doit pas encaisser la tension de charge d’une batterie lithium.
• Choisissez les sections de câble selon la fonction, la longueur et la protection du circuit.
• Fixez les câbles, évitez les arêtes vives et gardez les raccords accessibles.
• Séparez clairement les zones 12 V et 230 V si votre aménagement combine les deux.

Cette discipline change la qualité du projet. Un beau meuble se corrige ; un plafond fermé sur un faisceau mal pensé, beaucoup moins. C’est la raison pour laquelle je préfère toujours figer le schéma d’alimentation, les emplacements de batterie et les passages principaux avant de découper le premier panneau.

Recharge en roulant : le rôle réel d’un chargeur DC-DC

Si vous utilisez une station électrique portable ou un système auxiliaire chargé depuis l’alternateur, le chargeur DC-DC mérite une place à part. Ici, DC-DC signifie un chargeur qui prend l’énergie du véhicule et l’adapte à la tension attendue par l’équipement à recharger. Ce n’est pas un simple convertisseur de confort, et ce n’est pas non plus un branchement à improviser sur une prise allume-cigare.

L’AFERIY DC060 est décrit comme un chargeur DC-DC conçu pour recharger directement une station électrique portable depuis la batterie du véhicule pendant la conduite. Il fonctionne sur des réseaux automobiles 12 V et 24 V, accepte un courant d’entrée jusqu’à 45 A, délivre une tension de sortie de 47 à 49 V et peut atteindre 580 W, pour 500 W nominaux. La station raccordée doit évidemment accepter cette tension de sortie.

Ce point est important : l’entrée se fait directement sur la batterie du véhicule, pas via une prise 12 V / 10 A type allume-cigare. Le DC060 est aussi donné avec des protections contre la sous-tension, la surchauffe, le court-circuit et l’inversion de polarité. Sa plage de fonctionnement indiquée va de -20 °C à 50 °C. AFERIY fournit un câble d’entrée de 5 mètres avec cosses vers connecteur Anderson, ainsi qu’un câble Anderson vers MC4, ce qui permet de distinguer les rôles : l’alternateur en roulant, le solaire à l’arrêt.

La limite à ne jamais oublier concerne la compatibilité véhicule. Si votre Master est équipé d’un alternateur intelligent, d’un système Start & Stop ou d’une gestion avancée de batterie, la compatibilité du chargeur doit être vérifiée avant installation. C’est encore plus vrai sur un véhicule moderne où la tension n’est pas toujours stable comme sur un utilitaire ancien.

L2H2 ou L3H2 : le choix qui décide votre plan

Une fois l’architecture électrique pensée, on peut choisir le bon gabarit avec beaucoup plus de lucidité. Les dimensions ci-dessous concernent principalement le Master III traction : elles peuvent varier selon l’année, le PTAC, la transmission, les portes et les équipements. La mesure du véhicule visé reste indispensable.

Le L2H2 reste le format rationnel si la compacité prime. Avec moins de 5,6 m hors tout, il est plus simple à manœuvrer, à stationner et à utiliser quotidiennement. Il convient très bien à une implantation avec lit transversal arrière, cuisine latérale, petit coin repas et rangements sous le couchage. Côté électricité, il impose surtout de rester discipliné : moins de volume pour un coffre batterie, moins de liberté pour isoler un compartiment technique et moins de marge si vous voulez éloigner les zones humides du matériel électrique.

Le L3H2 est le choix le plus confortable lorsqu’un aménagement fixe à deux personnes est prévu. Ses 650 mm supplémentaires permettent de mieux séparer les fonctions : couchage permanent, garage sous lit, cuisine fixe, banquette et réserve d’eau ne se disputent plus le même mètre carré. Ce supplément de longueur peut aussi simplifier la vie électrique : plus de place pour loger batterie auxiliaire, fusibles, contrôleur d’éclairage, passages de câbles et éventuel chargeur DC-DC sans tout empiler dans le même coffre. Il conserve une hauteur extérieure proche de 2,5 m, contrairement au L3H3, mais ses 6,2 m de longueur demandent plus d’attention dans les rues étroites, les parkings et les demi-tours.

Pour choisir une implantation cohérente, le guide plan d’aménagement de fourgon : choisir son implantation selon le gabarit aide à comparer les compromis entre longueur, couchage, circulation et rangements.

Préparer le relevé de cotes avant de dessiner

La plus grosse erreur consiste à dessiner un intérieur à partir de la largeur maximale annoncée. Les 1 765 mm sont mesurés dans la partie la plus large de la caisse : ils ne sont pas disponibles au sol à cause des passages de roues, ni forcément à la hauteur d’un matelas à cause des renforts latéraux et de l’habillage.

Étape 2 → mesurer le fourgon réel → éviter un mobilier incompatible et un réseau 12 V mal routé

1. Mesurez la largeur à trois niveaux : plancher, hauteur du futur matelas et hauteur des épaules.
2. Relevez la largeur entre passages de roues avant de commander un bac de rangement, un meuble bas ou une caisse à eau.
3. Mesurez la hauteur du plancher nu au plafond nu, puis retirez l’épaisseur prévue pour le sol, l’isolation et le plafond.
4. Repérez les nervures, les renforts, les faisceaux et les zones où les meubles pourront être fixés sans perçage risqué.
5. Contrôlez l’ouverture réelle des portes arrière et de la porte coulissante avec un mètre, surtout pour un garage à vélos ou une moto.
6. Identifiez dès ce stade l’emplacement de la batterie auxiliaire, du porte-fusible, du régulateur 12 V, du contrôleur LED et des passages de câbles au plafond.

Sur un H2, la hauteur intérieure d’environ 1 894 mm est une excellente base, mais elle ne garantit pas une station debout après conversion. Un plancher rapporté de 30 à 70 mm et un plafond isolé peuvent faire perdre 60 à 120 mm. Ce point devient déterminant pour une personne grande : la longueur L3 ne donne aucune hauteur supplémentaire par rapport au L2. En pratique, plus le plafond technique est chargé, plus il faut rester sobre sur l’épaisseur des habillages et sur le nombre d’éléments cachés dans les doublages.
